Concevoir un plan de feu virtuel pour un spectacle vivant et gagner du temps de prod

On confond souvent “plan de feu virtuel” et “dessin avec des spots dessus”. En réalité, je parle d’un ensemble cohérent : une implantation à l’échelle, un patch DMX lisible, une prévisualisation assez fidèle pour prendre des décisions avant d’arriver en salle, et des livrables clairs pour l’équipe. Pour un technicien lumière débutant, le piège est d’empiler des outils et des fichiers sans méthode ; on finit par corriger en urgence ce qui aurait pu être verrouillé en amont.

Dans le contexte du spectacle vivant en France, les contraintes d’ERP, de charges admissibles, de puissance disponible et d’horaires de montage imposent une rigueur simple : nommer, numéroter, documenter. Mon objectif est d’expliquer comment je structure ce travail pour réellement gagner du temps de prod. Je vais poser des mots sur les notions utiles (plan, patch, univers, previz), montrer comment choisir un logiciel adapté à un débutant, et proposer une façon de produire des fichiers qui se lisent tout de suite par un régisseur ou une salle.

À la fin, vous saurez transformer une idée de lumière en un petit “pack” professionnel : un plan PDF propre, un patch exploitable, une liste matériel intelligible et, si possible, un fichier de previz qui limite les mauvaises surprises sur place.

Bases utiles pour partir du bon pied

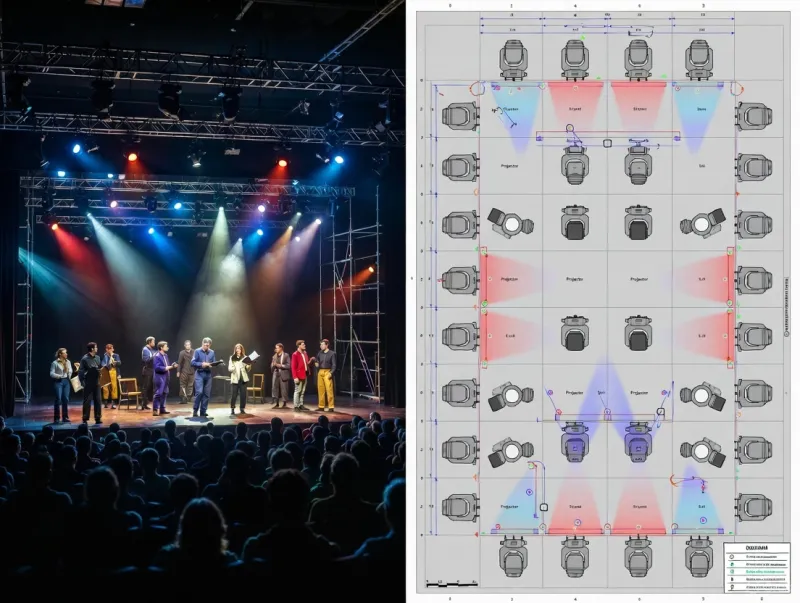

Quand je parle de plan de feu, je vise un dessin à l’échelle qui situe chaque projecteur, son accessoire éventuel, sa hauteur et un identifiant unique. Le DMX est le protocole qui véhicule les ordres ; l’adresse DMX d’un appareil est la “case” où il écoute, et un univers regroupe 512 canaux. Le patch relie logiquement les appareils aux sorties de la console, et la previz (prévisualisation) sert à tester angles, intensités et ambiances avant d’accrocher quoi que ce soit. Comprendre ces mots évite déjà les redites avec la salle et accélère le montage, car chacun parle de la même chose avec les mêmes repères.

Choisir son logiciel quand on débute

Pour gagner du temps, je cherche d’abord une prise en main rapide et des exports simples. Capture a l’avantage d’une courbe d’apprentissage douce et d’une bibliothèque d’appareils très fournie ; pour un débutant, on obtient vite une implantation lisible et une previz suffisante sur un PC moyen. Vectorworks Spotlight, associé ou non à Vision, montre sa force dès qu’on vise un dessin normé et des cartouches impeccables ; c’est plus exigeant mais très propre pour dialoguer avec des lieux qui demandent des plans rigoureux. Depence² et wysiwyg offrent des rendus plus réalistes et des pipelines complets, mais je les recommande seulement si la machine suit et si le délai d’apprentissage n’explose pas la préparation.

Voici un récapitulatif simple pour comparer sans jargon inutile.

Méthode d’implantation qui évite les retouches

Je commence toujours par importer le plan de la salle à l’échelle, puis je vérifie une cote simple, comme la largeur de scène, pour verrouiller les proportions. Ensuite, je crée une trame de travail propre : un calque pour la structure (gril, perches, ponts), un autre pour l’implantation des appareils et un troisième pour les annotations et cartouches. Cette séparation m’évite de dérégler le dessin en retouchant des étiquettes, et me permet de dupliquer facilement une version “plan d’accroche” quand les charges deviennent le sujet principal.

Pour positionner, je raisonne par zones plutôt que par marques d’appareils : face pour le modelé, contre pour le détourage, latéraux pour le volume, et une réserve par zone pour l’imprévu. J’applique une nomenclature stable, du type ZONE–TYPE–NUMÉRO (par exemple FACE–PROF–01), et je numérote toujours dans le même sens, de jardin vers cour. Cette discipline paraît scolaire, mais c’est elle qui permet de raccorder le plan, la previz, la liste matériel et le patch sans passer des heures à renommer.

Un patch DMX clair et vraiment lisible

Je construis le patch comme une histoire logique. Les appareils utiles à la conduite arrivent d’abord, les effets et les pixels ensuite ; je groupe par fonction (faces, latéraux, contre, effets) et je fais coïncider autant que possible la logique du patch avec la réalité du plateau. Pour éviter le grand jeu des chaises musicales quand quelque chose change, je réserve des blocs d’adresses par familles et je laisse des poches vides entre elles. Enfin, je dissocie l’ID appareil (le numéro qu’on voit sur le plan) de l’adresse DMX ; on peut ainsi corriger une adresse sans casser les repères du plateau.

Le tableau ci-dessous synthétise trois stratégies de patch adaptées à un débutant.

Contraintes spécifiques en France et impact concret

Dans un ERP, je documente systématiquement les charges admissibles des points d’accroche, la méthode d’accès (nacelle, perches motorisées, échelles) et la puissance disponible par départ. Cette transparence évite des allers-retours la veille du montage et, surtout, cadre la discussion avec la salle. Je précise la répartition des phases quand c’est pertinent, les consignes de sécurité (élingues, coupe-circuits, cheminements), et j’ajoute une note de montage qui résume l’ordre d’accroche et d’adressage. Ce ne sont pas des formalités : ce sont des minutes gagnées au moment où tout le monde regarde la montre.

Livrables qui font gagner du temps de prod

Mon “pack” se compose d’un plan PDF au format A3 ou A4 avec cartouche (titre, date, version, contact), d’un fichier de patch en CSV ou Excel avec les colonnes ID, Appareil, Mode, Univers, Adresse, Position et Commentaire, d’une liste matériel qui reprend les quantités et les accessoires, et, si possible, d’un fichier de previz minimaliste contenant la scène et deux ou trois positions caméra. Quand je connais la console qui sera utilisée, j’ajoute un showfile avec les groupes et le patch importé ; même imparfait, il sert de tremplin et économise la première heure de programmation.

Comment choisir dans la vraie vie

Si vous travaillez seul avec peu de temps, Capture est souvent le meilleur compromis : on pose, on patch, on exporte, et la previz suffit pour valider angles et intensités. Si la salle exige des plans normés et des cartouches impeccables, Vectorworks Spotlight devient pertinent malgré une prise en main plus sérieuse. Si votre show comporte beaucoup de LED adressables, anticipez des univers supplémentaires via Art-Net ou sACN et réservez de la place au patch ; c’est ce réflexe qui vous évitera de reconstruire dans l’urgence. Enfin, si votre machine est modeste, réduisez les options de rendu en previz : pas d’ombres coûteuses ni de volumétriques lourds ; l’important, ce sont les angles et l’équilibre des niveaux.

Un plan de feu virtuel utile n’est pas un “beau dessin”, c’est un mode d’emploi commun qui aligne implantation, patch et previz. Pour un technicien débutant, la simplicité paie : une nomenclature stable, des calques propres, un patch par blocs et des exports identiques d’un projet à l’autre. L’arbitrage principal oppose le réalisme de la previz à la clarté du plan ; dans le spectacle vivant, je privilégie ce qui s’installe vite et se dépanne vite. Si l’enjeu financier ou la sécurité sont importants, une relecture par la salle ou par un régisseur général vaut largement l’heure qu’elle coûte.
